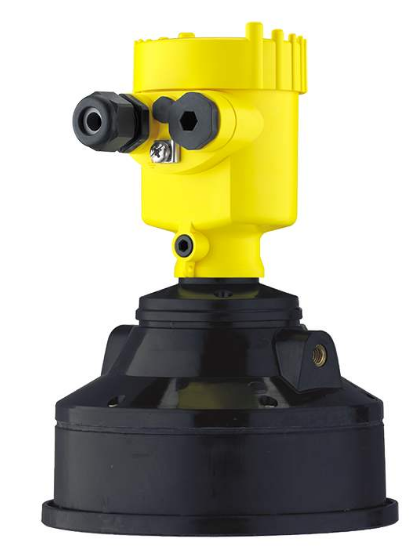

北泽（Kitazawa Sensors）超声波液位计

北泽（Kitazawa Sensors）超声波液位计

产品概述/Product overview------------------------------------------------------◆◆超声波液位计具有稳定、清洁、准确度、寿命长、

质量稳定：实行全过程质量监控，质量有保障
合理的价格：有效的内部成本控制，为客户服务=
快速交货：完善的生产线，充足的库存，缩短交货时间！

电话：86-0517-86900444
邮箱：756912921@qq.com

Description

产品概述/Product overview------------------------------------------------------◆◆

超声波液位计具有稳定、清洁、准确度、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。可通过4~20mA连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

工作原理/working principle------------------------------------------------------◆◆

超声波液位计的原理是测量一个超声波脉冲从发出到返回整个过程所需的时间。超声波液位计垂直安装在液体的表面，它向液面发出一个超声波脉冲，经过一段时间，超声波液位计的传感器接收到从液面反射回的信号，信号经过变送器电路的选择和处理，根据超声波液位计发出和接收超声波的时间差，计算出液面到传感器的距离。超声波液位计广泛用于罐体、水池、水库的液位和体积测量，也可用于明渠的流量测量

产品特点/Product features-------------------------------------------------------◆◆

1、电路设计从电源部分起就选用高质量的电源模块，元器件选择高稳定可靠的器件。

2、声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。

3、精度高液位准确达到0.25%，能够抗各种干扰波。

4、是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。

5、仪表的所有输入、输出线均具有防雷、防短路的保护功能。

技术参数/Technical parameters--------------------------------------------------◆◆

测量范围 0~15m(根据实测量程选定)

盲区 0.45m~0.6m

测距准确 0.25%(标准条件)

测距分辨率 1mm

压力常压

仪表显示自带LCD显示

模拟输出 4~20mA

供电电压

DC24V

环境温度 –20℃～+60℃

防护等级 IP65

安装要求/Installation requirements---------------------------------------------◆◆

1、探头发射面到较低液位的距离，应小于选购仪表的量程。

2、探头发射面到较高液位的距离，应大于选购仪表的盲区。

3、探头的发射面应该与液体表面保持平衡。

4、探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

5、若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。

6、若探头发射面到较高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于 120mm,长度0.45m～0.60m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于100mm，管底留孔保持延伸管内液面与罐内等高。

注意事项/Matters needing attention---------------------------------------------◆◆

1、仪表在室外安装简易加装遮阳板以延长仪表使用寿命。

2、电线、电缆保护管，要注意密封防止积水。

3、仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。

4、仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
